半田ペースト印刷機

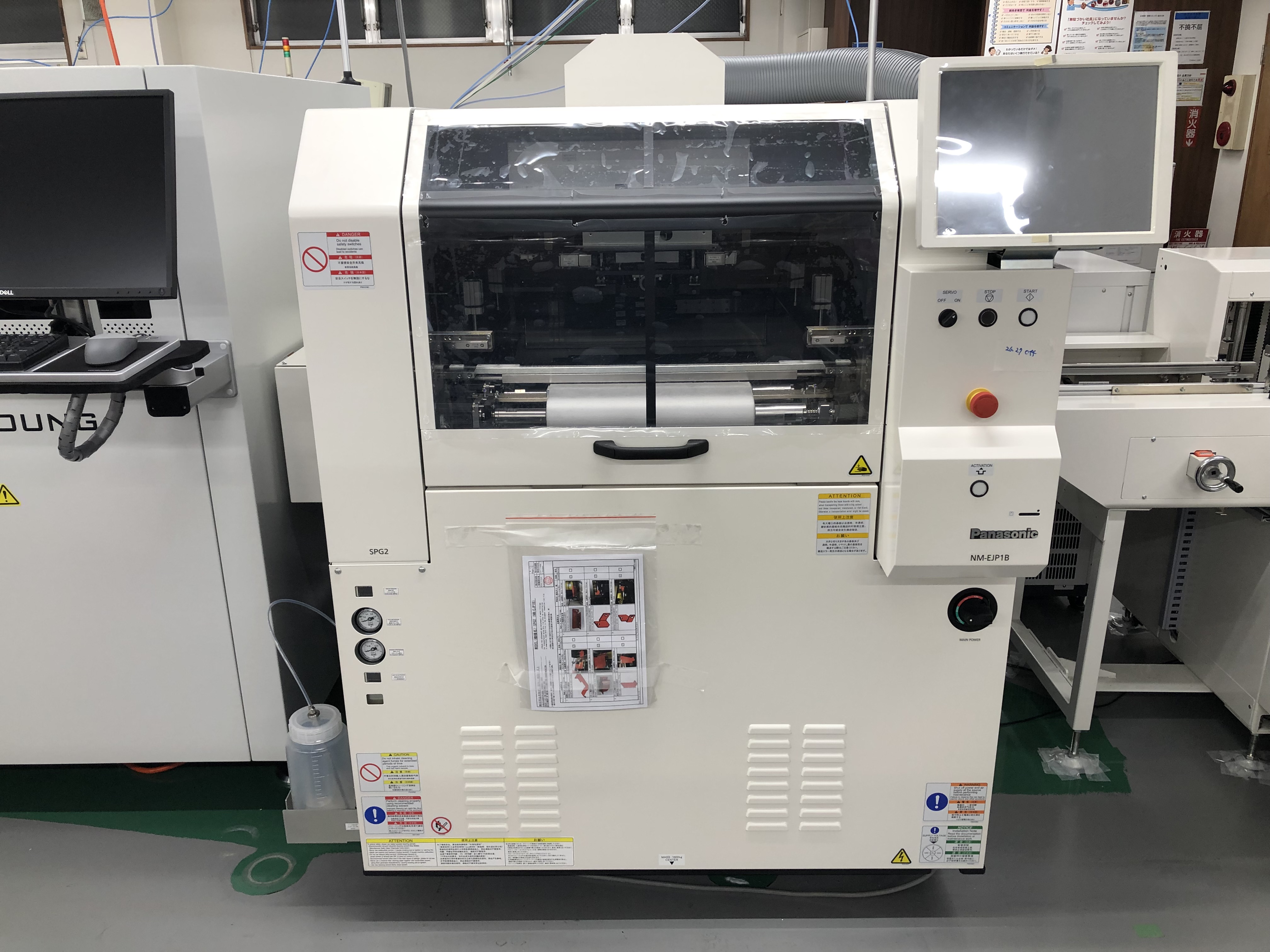

SP80V-L (スクリーン印刷機)

ソルダーペーストをプリント基板上にスクリーン印刷する

全点検査機能付き半田印刷装置


製品仕様

基板寸法(mm) L 50 ㎜ × W 50 ㎜ ~ L 510 ㎜ × W 460 ㎜
パナソニック製温調ユニット(制限温度) 22~28℃ フィルター付
生産速度 8.0 s + 印刷時間(510 × 460 ㎜ 基板)+検査時間
印刷精度 ±0.025 mm
繰り返し位置決め ±0.0075 mm
スクリーン枠寸法(mm)
スクリーン枠寸法(アタッチメント)
L 736 × W 736 センター
L 650 × W 550、 L 600 × W 550 センター
電源 三相 AC 200V ※2 2.0 kVA ※3
空圧源 0.49 MPa、 30 L/min(A.N.R.)
設備寸法(mm) W 1 940 ㎜ × D 2 010 ㎜ ※2 × H 1 430 ㎜
質量 1 730 kg
半田ペースト(ソルダーペースト)のスクリーン印刷機による基板実装についてのお問い合わせ
