エックス線(X線)検査装置
実装基板検査・実装基板検査用X線装置
![](https://image.jimcdn.com/app/cms/image/transf/dimension=243x10000:format=jpg/path/s6e1b9c0dacfd9a80/image/i5784d2b2325f4268/version/1415341365/image.jpg)
NEO-690Z ポニー工業
古賀電子では、X線撮影のみのご依頼もお受けしております。お気軽にご相談下さい。
※他社で基板実装されたものでも承ります。
製品仕様
X線発生装置 |
最大管電圧 最大管電流 |
90kV / 0.25mA (100kVに変更可能) |
最大出力 | 10W | |
X線ディテクター |
撮像エリア | 51.2mm × 46.4mm |
幾何学的拡大率 | 約35倍 | |
傾斜機構 | 約50° | |
PIA-Soft CS | PC / OS | Windows XP |
ディスプレイ | 17インチ液晶モニタ | |
画像処理機能 |
コントラスト・ブライト調整、ガンマ補正、 輪郭強調、ヒストグラム作成、拡大・縮小、他 |
|
画像計測機能 |
ボイド面積率、ワイヤー流れ率、距離計測、 輝度データ3D表示、他 |
|
ステージ操作 |
自動運転、ステップ操作、ピッチ送り、 マトリックス設定、他 |
|
サンプルスキャナー | サンプルプレート | 350mm × 400mm |
X-Y軸ストローク | 300mm × 350mm | |
Z軸ストローク | 220mm | |
照射ボックス | X線漏洩線量 | 1μSv/h以下 |
インターロック* | 有 | |
外形寸法 |
W 930mm D 1035mm H 1320mm |
|
試料開口寸法 |
W 350mm H 360mm |
|
電源 | AC 50/60Hz 100V ±10% 15A |
市場にはニセモノのICが数多く出回っています。
写真は、お客様から「動作はするが、変な動きをする」との相談を受け撮影を行ったところ、
偽造品だったことが判った事例です。
以前は、パッケージの外観が同じでも中身が空っぽ(ハリボテ)のものが多かったのですが、
最近は中身がある(正常な動作ではないが動く)偽造品が増えているようです。

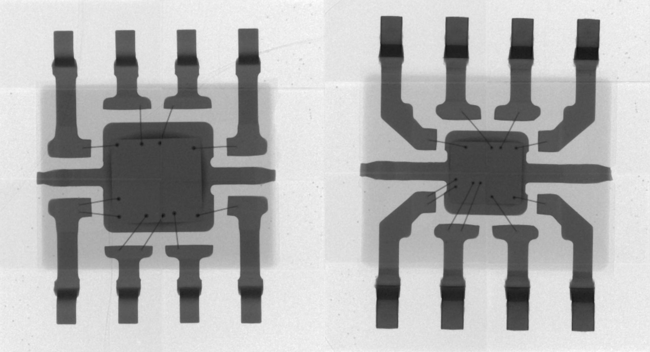

![偽造品のICサンプル](https://image.jimcdn.com/app/cms/image/transf/dimension=650x1024:format=png/path/s6e1b9c0dacfd9a80/image/i91686d711123ba95/version/1412781333/%E5%81%BD%E9%80%A0%E5%93%81%E3%81%AEic%E3%82%B5%E3%83%B3%E3%83%97%E3%83%AB.png)
偽造品の半導体(IC)サンプルです。(左が偽造品、右が正規品)
その他のX線検査装置のサンプル画像
![QFNの撮影](https://image.jimcdn.com/app/cms/image/transf/dimension=201x1024:format=jpg/path/s6e1b9c0dacfd9a80/image/i725af957f0bdabbd/version/1412781164/qfn%E3%81%AE%E6%92%AE%E5%BD%B1.jpg)
QFN(Quad Flat No-Lead)を基板実装後に撮影した画像です。※X線の感度を下げて撮影
![BGAのショート写真(斜めから)](https://image.jimcdn.com/app/cms/image/transf/dimension=201x1024:format=jpg/path/s6e1b9c0dacfd9a80/image/i11a4c57fea3ba09e/version/1412781164/bga%E3%81%AE%E3%82%B7%E3%83%A7%E3%83%BC%E3%83%88%E5%86%99%E7%9C%9F-%E6%96%9C%E3%82%81%E3%81%8B%E3%82%89.jpg)
BGA(Ball Grid Array)の半田ボールショートを斜めから撮影した様子。
![基板実装後のLGAを撮影](https://image.jimcdn.com/app/cms/image/transf/dimension=201x1024:format=jpg/path/s6e1b9c0dacfd9a80/image/i29b74020a55966f4/version/1412781221/%E5%9F%BA%E6%9D%BF%E5%AE%9F%E8%A3%85%E5%BE%8C%E3%81%AElga%E3%82%92%E6%92%AE%E5%BD%B1.jpg)
LGA(Land grid array)を基板実装後に撮影した画像です。
![BGAを斜めから撮影](https://image.jimcdn.com/app/cms/image/transf/dimension=202x1024:format=jpg/path/s6e1b9c0dacfd9a80/image/i2658b9082a4bf66c/version/1412781357/bga%E3%82%92%E6%96%9C%E3%82%81%E3%81%8B%E3%82%89%E6%92%AE%E5%BD%B1.jpg)
BGA(Ball Grid Array)と呼ばれる電子部品を斜めから撮影した画像です。
古賀電子が所有するX線装置のカメラは、高画質のため、BGAの基板実装状態だけでなく、内部のワイヤー配線の状態および基板のパターンの様子も見る事が可能です。
![QFNを斜めから撮影](https://image.jimcdn.com/app/cms/image/transf/dimension=202x1024:format=jpg/path/s6e1b9c0dacfd9a80/image/i585509ff97fd7f7a/version/1412781363/qfn%E3%82%92%E6%96%9C%E3%82%81%E3%81%8B%E3%82%89%E6%92%AE%E5%BD%B1.jpg)
QFN(Quad Flat No-Lead)をパッケージ単体で斜めから撮影した画像です。
※基板実装されていないため基板のパターン等は写っていません。
![実装後BGAの3D画像](https://image.jimcdn.com/app/cms/image/transf/dimension=202x1024:format=jpg/path/s6e1b9c0dacfd9a80/image/i843b1763133dbb28/version/1412781368/%E5%AE%9F%E8%A3%85%E5%BE%8Cbga%E3%81%AE3d%E7%94%BB%E5%83%8F.jpg)
基板実装後のBGA(Ball Grid Array)の画像を3D処理したものです。
